일반거실등3개짜리을 사서 듀얼스위치 2개짜리스위치로 변경 연결방법

거실등으로 2개 3개 이렇게 듀얼스위치로 사용하고 있는데요.

벽에 스위치가 두개 듀얼 스위치로 사용하시는 분들 많을겁니다.

한개를 켜면2개등 점등되고 나머지한개를 더 켜면 3개등이 점등되는 방식 시스템이죠.

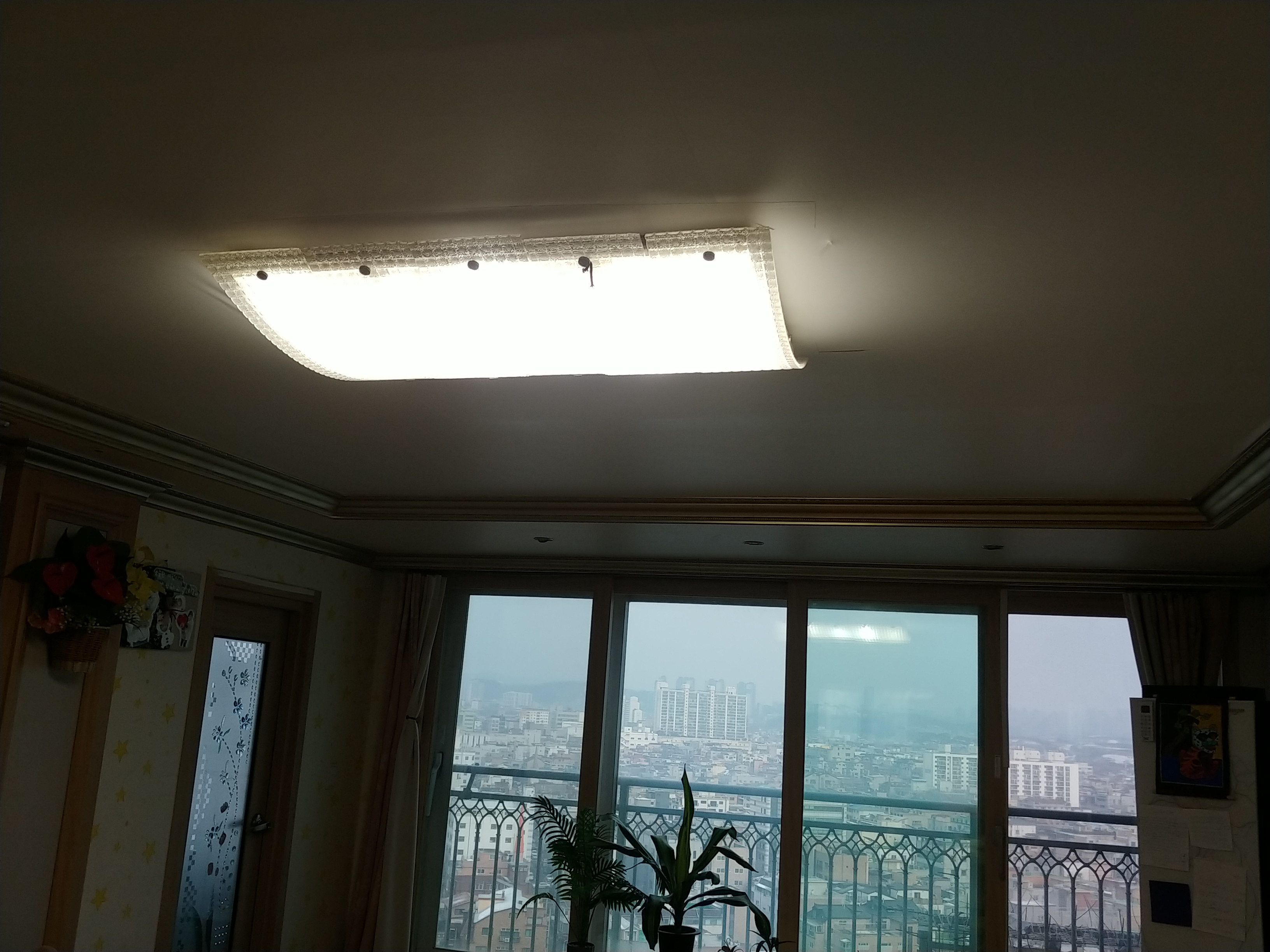

기존에 엘이디전구 2개 일반전구3개가 장착이 되있는데 즉 5개짜리 전구를 요즘 나오는 3개짜리 엘이디전등 거실등으로 교체하는 방법을 알려드리려고합니다.

교체가 완료되고나면 전등스위치를 1개켜면 1개전등 들어오고 2번째 전등스위치를 켜면 2개의 전등이 들어오는 식이지요.

듀얼스위치 2개스위치를 사용하는 거실등을 구입해서 설명대로 연결해서 사용하면 간단합니다.


한개짜리 스위치로 전원을 온오프하는 거실등을 사서 듀얼 두개짜리 스위치에 붙이는 (사용하는)방법입니다.

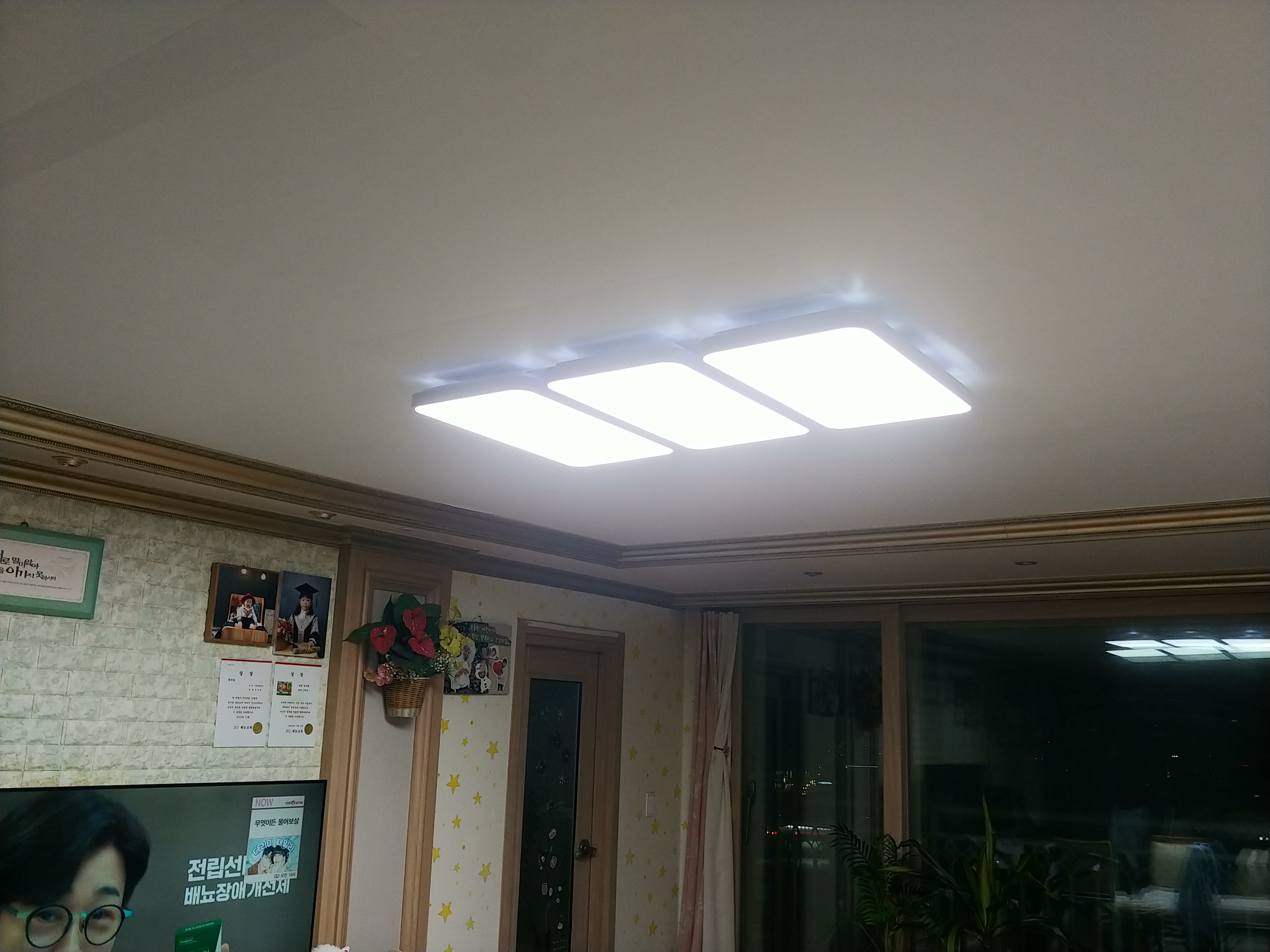

위에 사진은 스위치한개용 3등거실등입니다.

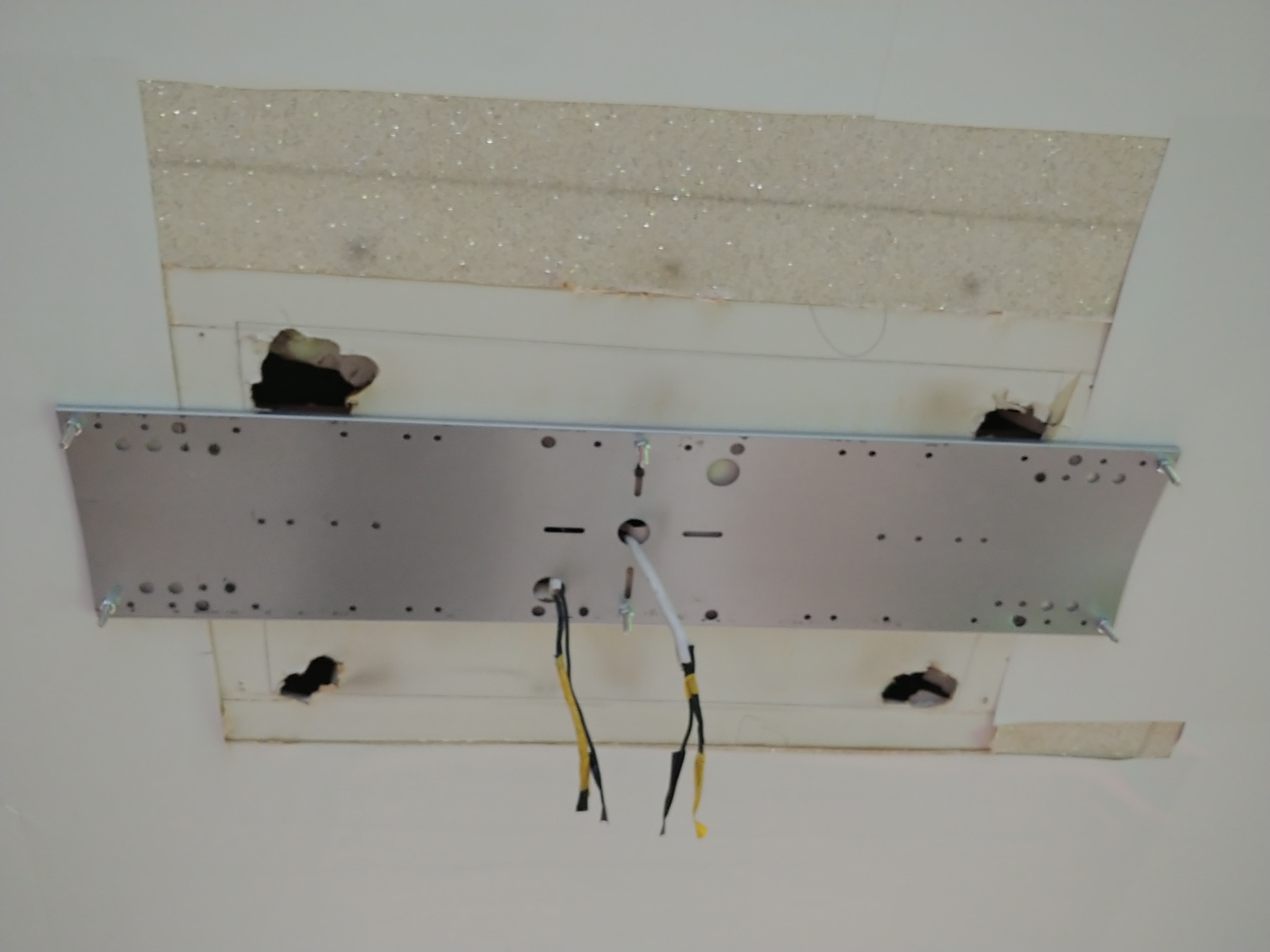

듀얼 2개 스위치는 천장에서 이러헥 한스위치당 한가닥씩 두개의 선이 내려옵니다.

원리는 간단하게 한가닥에 한전원을 연결해주면 된다고 생각하는데 막상 연결하면 한개는 희미하게 들어오거나 두개짜리 전등을 스위치누르면 한군데만 켜지는등 착오 오류가 생기면 아주 멘붕이 오죠.

그래서 그런분들을 위해서 방법을 알려드립니다.

참고로 3개등을 한개의 스위치로 사용하고 싶으면 그냥 한개선 나오는것은 거실등 커버에 들어오는 메인선에 그냥 꼽으면 되고요.

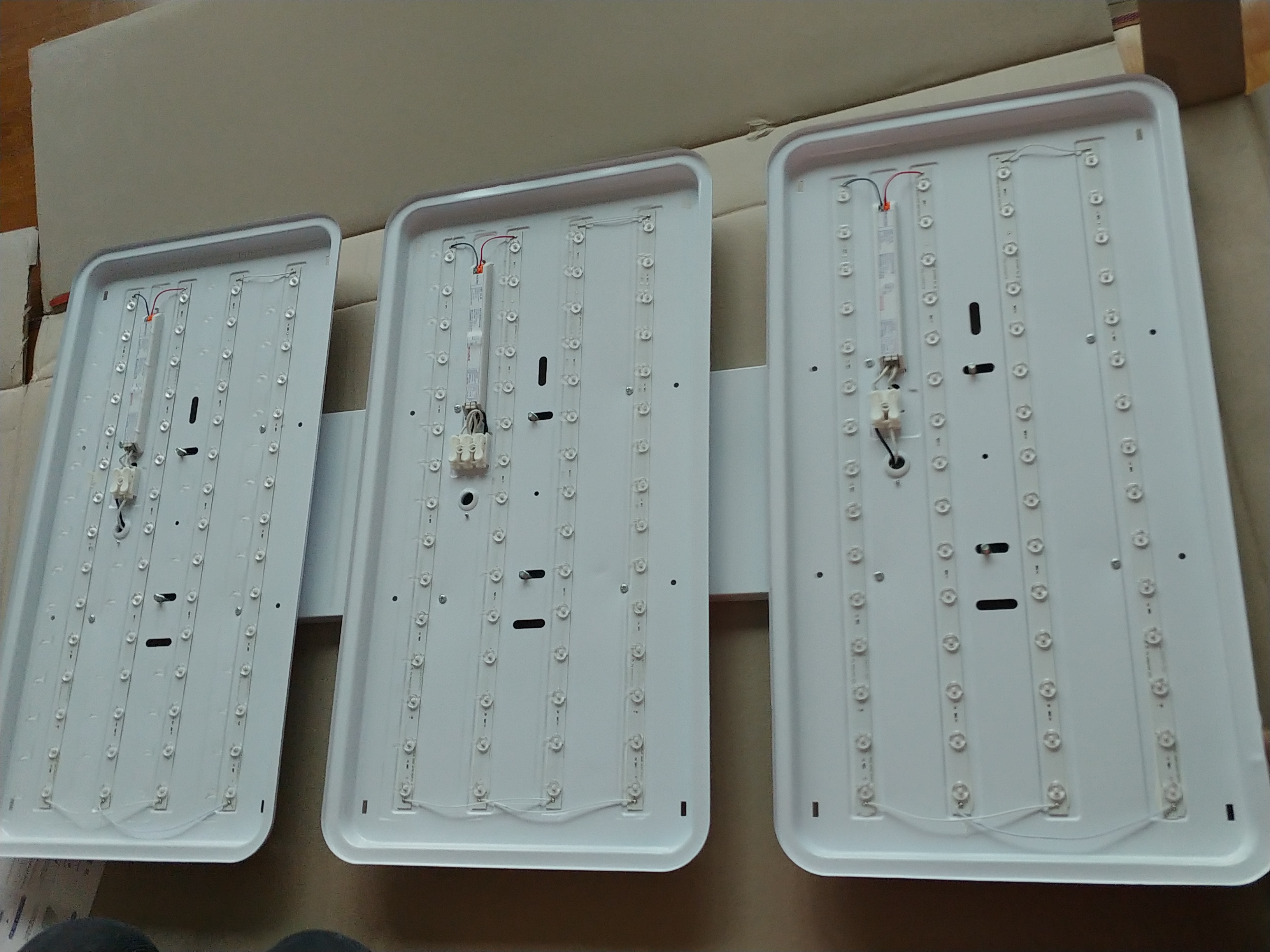

아래처럼 거실등 뒷면을 열어서
중앙에 전등이 메인이고 좌우가 점퍼점퍼해서 연결이 되있습니다.

아래사진처럼 첫번째전등과 세번째전등을 흰선끼리 검은선은 검은선끼리 묶어주고

천장에서 내려오는 두가닥중에 한가닥은 2번째메인에 꼽아연결해주고

천장에서 나오는 나머지 전선한가닥을
첫번째와 세번째 전등 (흰선 검은선끼리 붙인거)
쪽에 꼽아서 연결해주면 듀얼 2개 스위치 완성입니다.

위그림처럼 1번째와 3번째 전등을 흰선과 검은선을 뽑아서 서로 연결시켜주고 절연테이프로 테이핑을 해주면 됩니다.

원래는 그냥 천장에서 내려오는 두가닥중에 한가닥 전선을 3등거실등 중앙쪽 2번째쪽 빈슬롯 쪽에 그냥 꼽으면 3개가 한번에 들어오고 꺼지고 밖에 안되는데

이렇게 1,3번선을 연결한것에 천장전원선 나온거 한가닥
나머지한가닥은 2번째(가운데) 선에 연결(꼽아주면) 이렇게 1개 따로 2개따로
점멸 점등 할수있는 듀얼스위치로 만들어
편리하게 밝기조절하면서 사용할수있습니다.

간단한데 모르는분들은 몰라서 고생하는 경우가 많은거 같아서 글을 만들어 올려보았습니다.
